PORTONI INDUSTRIALI – Portoni a Libro con guida a Pavimento

Portoni Industriali

I portoni industriali sono la soluzione moderna, efficiente ed efficace per i grandi varchi e per i punti di carico . Possono essere a Libro o Sezionali.
Il Libro è : economico, semplice e robusto.
Il Sezionale è : funzionale, di design e tecnologicamente moderno

Sono disponibili varie finiture in colorazioni standard e semi standard preverniciate, intonandosi ad ogni contesto.
Il Libro prevede come trama standard il Liscio e come fuori standard, ma solo su alcune finiture , la trama stucco
Il sezionale prevede come trame disponibili per le versioni Cargo il flat ed il multidoga; mentre per la versione Dock oltre al flat ed al multi anche la versione liscio MultiRib.

VAI A
Portoni a Libro con guida a pavimento
shadow
VAI A
Portoni Sezionali Carrai

VAI A
Portoni Sezionali da Punto di Carico

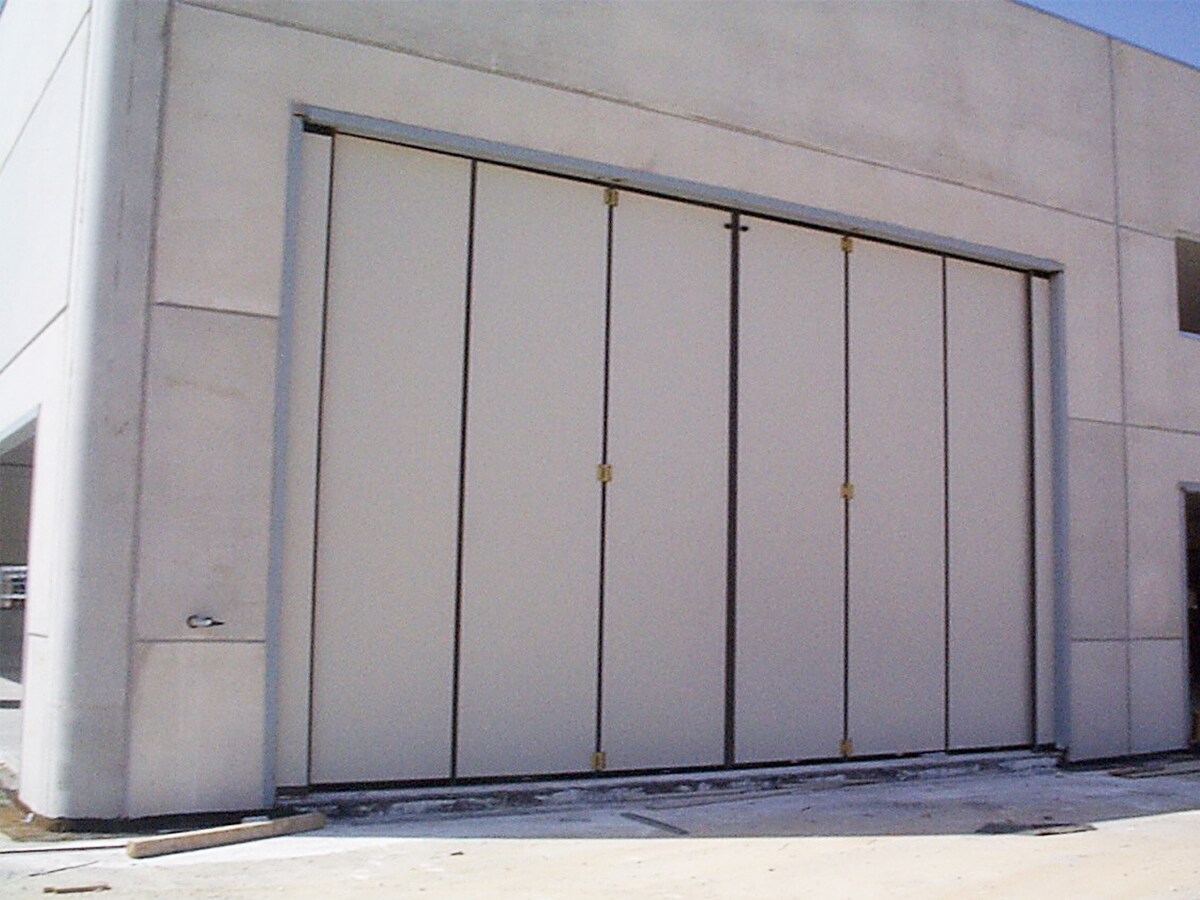

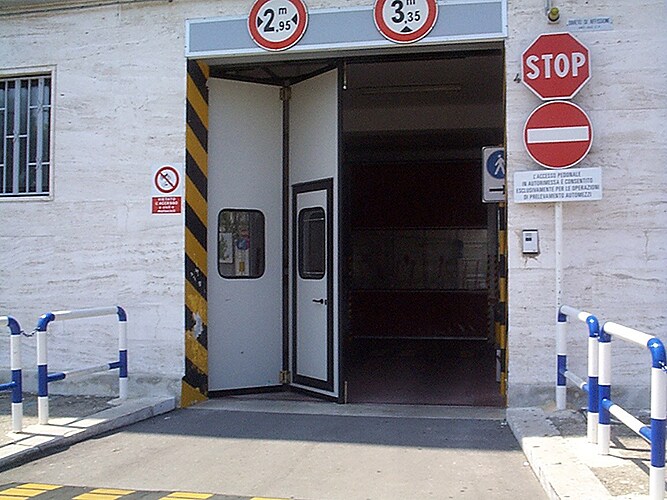

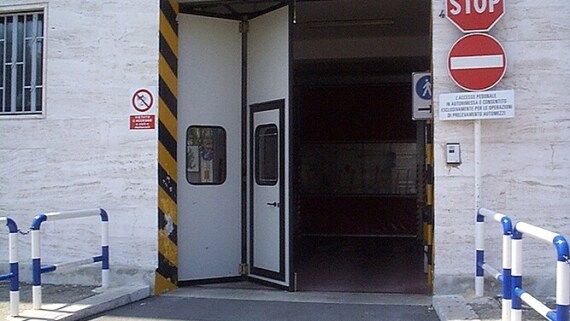

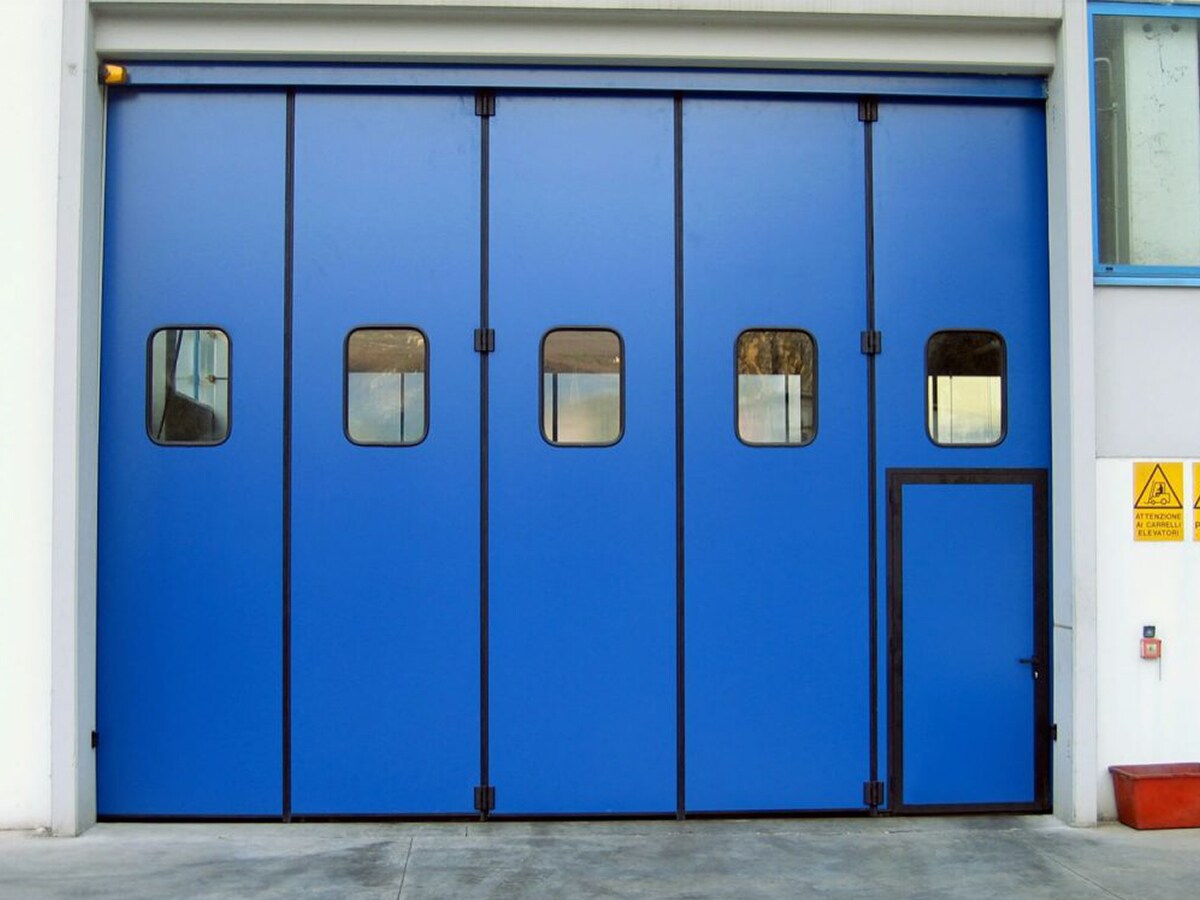

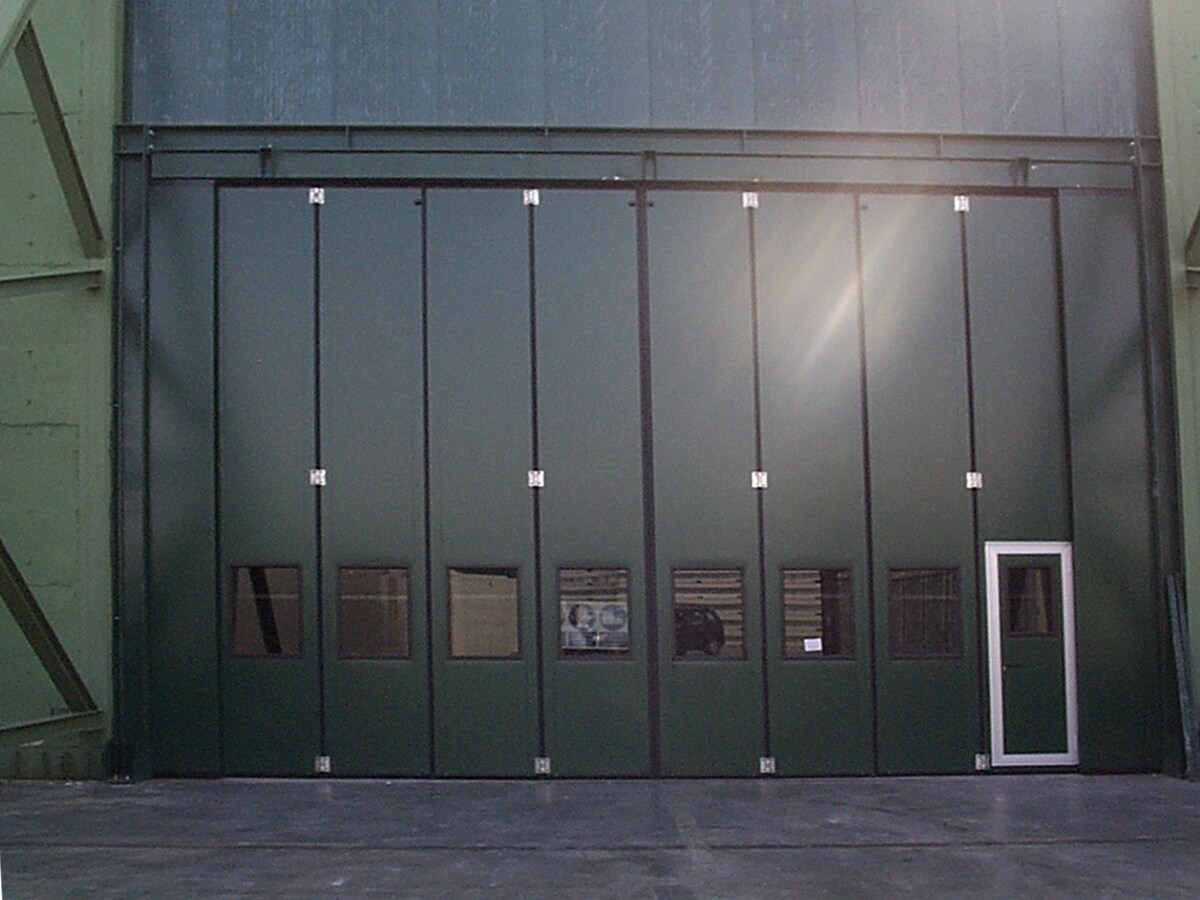

Il Portone a Libro con guida a pavimento

IPortoni a Libro con guida a pavimento composti da ante sostenute dalla guida superiore con bandiera a singolo o doppio impacco con guida a terra
Ante realizzate con pannelli ad anta verticale da 52 mm. di spessore. Composti da due lamiere spianate contrapposte in acciaio zincato sendzmir preverniciate con finitura liscia, profilate ai lati con sagoma a coda di rondine atta a contenere le guarnizioni. Telaio perimetrale interno portante in acciaio zincato atto ad irrigidire il pannello e a rendere sicuro il fissaggio delle cerniere. Estremità superiore ed inferiore dei pannelli chiusa con profili in alluminio ossidato nero Sallox, sigillatura a pavimento e superiore realizzata mediante spazzole fissate su detti profili. Estremità laterali dei pannelli dotate di guarnizioni tubolari a doppio labbro in gomma EPDM garantiscono tra anta ed anta, e tra anta e montante, un franco di sicurezza di 50 mm.

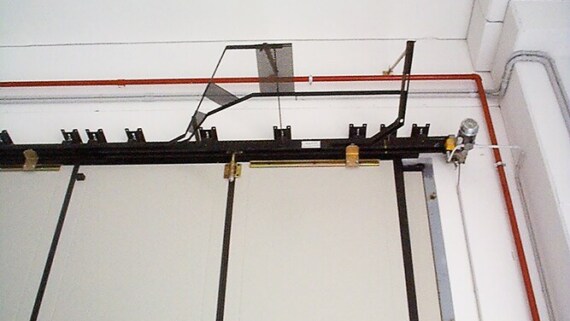

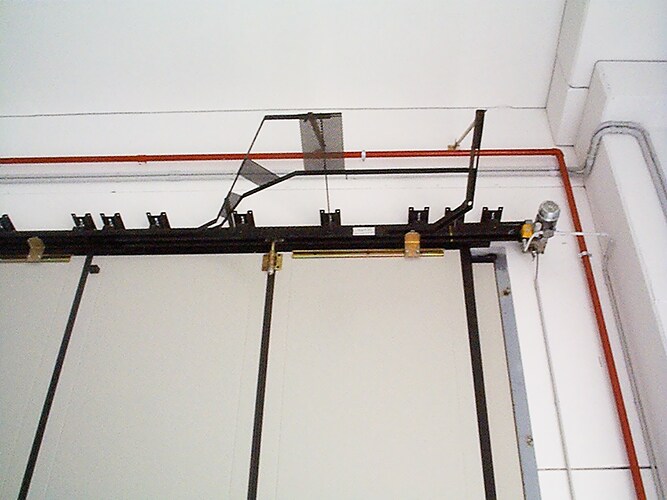

Guida di scorrimento a doppia gola in acciaio zincato verniciato nero da 3mm. dotata di bandiera per il ribaltamento delle ante. Staffe regolabili consentono un corretto posizionamento della guida in ogni situazione di posa. Fornibile nella versione motorizzata o predisposta alla motorizzazione, ad impacco laterale “Singolo”, “Doppio” o “Contrapposto”
Montaggio in luce o oltre luce, posa per apertura interna o esterna Raccolta delle ante a 90°.

Dotazioni Standard
Guida a terra da annegare al pavimento. Carrelli a quattro ruote rivestite in nylon con cuscinetti a sfera antipolvere. Cerniere in alluminio pressofuso verniciato nero con cuscinetti e perni da 20 mm. Cariglione in acciaio verniciato nero, munito di aste di chiusura in acciaio zincato verniciato nero. Riscontro per cariglione a pavimento in acciaio zincato stampato . Maniglia in Nylon nera su anta di battuta. Colori standard del pannello: Esterno Bianco grigio, interno Bianco grigio. Etichetta in alluminio riportante i dati identificativi della porta il marchio CE e le principali avvertenze. Libretto di istruzioni di montaggio, uso, e manutenzione contenente i certificati di legge.

Colorazioni effetto liscio sp. 8/10 preverniciate disponibili

SimilRAL 7035 Bianco Grigio

SimilRAL 9006 Argento

SimilRAL 7016 Antracite

SimilRAL 5010 Blu

SimilRAL 6005 Verde

SimilRAL 3000 Rosso

SimilRAL 8019

Accessori disponibili:

Kit Motorizzazione

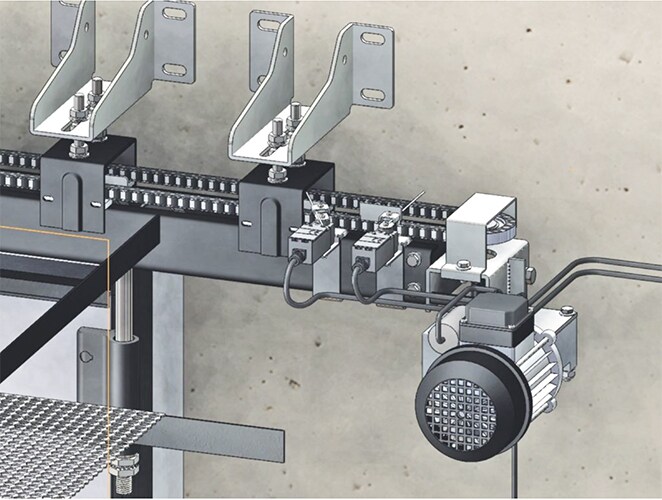

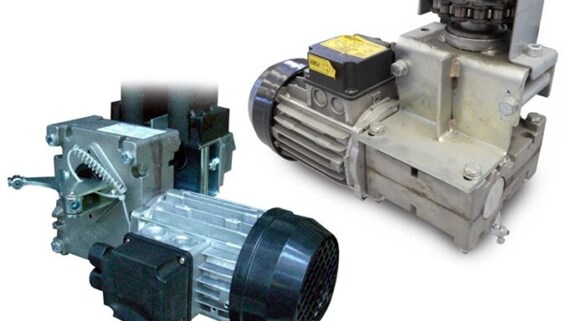

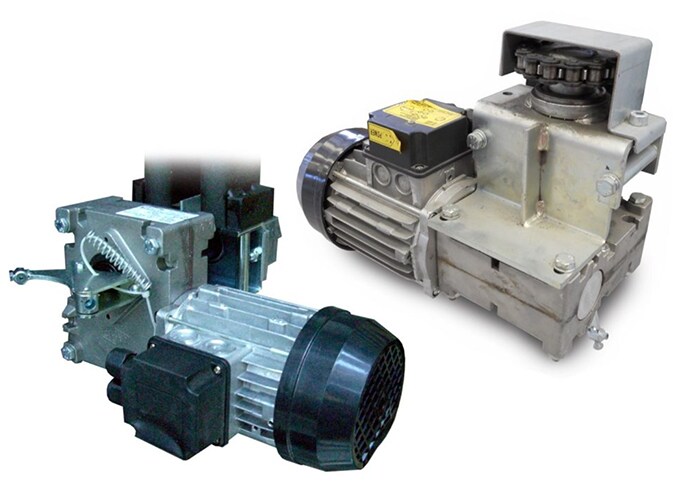

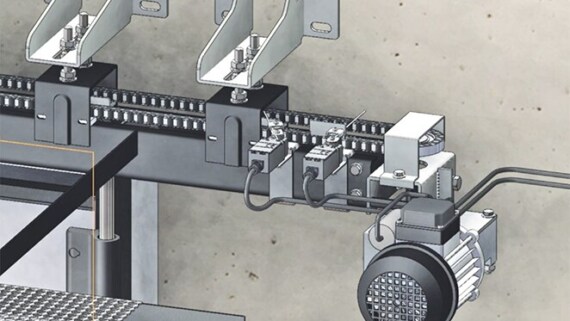

Motoriduttore ventilato monofase o trifase marchiato CE, con protezione termica, lubrificato a grasso permanente. Dotato di dispositivo di finecorsa magnetico, scatola di deviazione per collegamenti elettrici, dispositivo di sblocco con serratura per le manovre manuali tramite una leva posta in luogo accessibile agli operatori. Trasmissione del moto mediante sistema di rinvio a pignone e catena, Potenza del motore 370W (monofase) e 370W (trifase) Velocità di apertura e di chiusura non superiore a 8 m/min. Posizionamento del gruppo motore a bordo guida.
Quadro elettrico monofase o trifase con pulsante apri-chiudi-stop, marchiato CE, pulsante di emergenza a fungo, grado di protezione IP 54, alimentazione 230V o 380V, limitatore di coppia, finecorsa a tempo regolabili. Comandi a bassa tensione 24V protetti con fusibili da 1,6A e 2A con possibilità di utilizzo della stessa per l’alimentazione di tutti gli accessori di sicurezza. Funzioni possibili: comando automatico, semiautomatico o a uomo-presente; temporizzatore di chiusura automatica; stop e inversione del moto in caso di entrata in funzione di fotocellule, costola di sicurezza o altri dispositivi. Dispositivo di sicurezza blocco-porta lucchettabile.
Dispositivi di sicurezza : Lampeggiante di movimento a luce gialla intermittente. Coppia di fotocellule ultrapiatte ad alta sensibilità. Selettore a chiave apri-chiudi-stop. Microinterruttore.
